專利狀態
一種總線通訊電路及系統
有效
專利申請進度
申請
2020-11-10
授權
2021-05-11
預估到期
2030-11-10
專利基礎信息
申請?zhí)?/td> CN202022593088.6 申請日 2020-11-10
授權公布號 CN213186139U 授權公告日 2021-05-11
分類號 H04L12/40;H04L12/26
分類 電通信技術;
申請人名稱 天基電氣（深圳）有限公司
申請人地址 廣東省深圳市龍崗區龍崗街道新生萊茵路30號天基工業園
專利法律狀態
  • 2021-05-11
    授權
    狀態信息
    授權
摘要

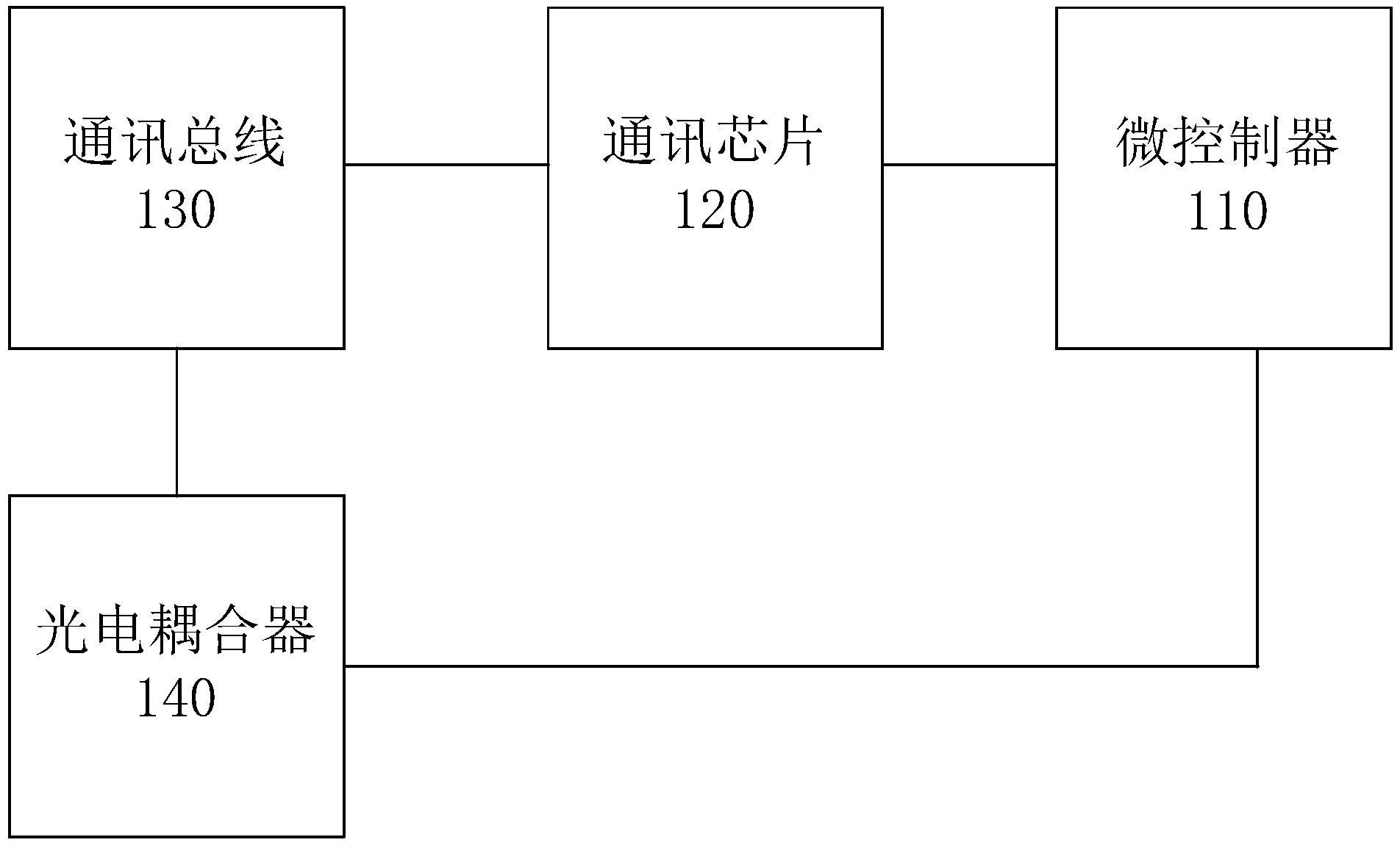

本實用新型提供了一種總線通訊電路及系統，所述總線通訊電路包括微控制器、通訊芯片、通訊總線和光電耦合器：微控制器的第一信號傳輸端與通訊芯片的第一信號傳輸端連接；通訊芯片的第二信號傳輸端與通訊總線連接；光電耦合器的信號輸入端通過通訊總線與通訊芯片的第二信號傳輸端連接；光電耦合器的信號輸出端與微控制器的第一信號傳輸端連接。這樣，通過在總線間設置與微控制器連接的光電耦合器，使微控制器可以對通訊總線上傳輸?shù)臄?shù)據進行實時監測，若檢測到非自身發送的數據，及時停止發送剩余數據，避免了因通訊設備間自由通訊造成的通訊總線上數據的沖突及錯亂，提升通訊效率。
