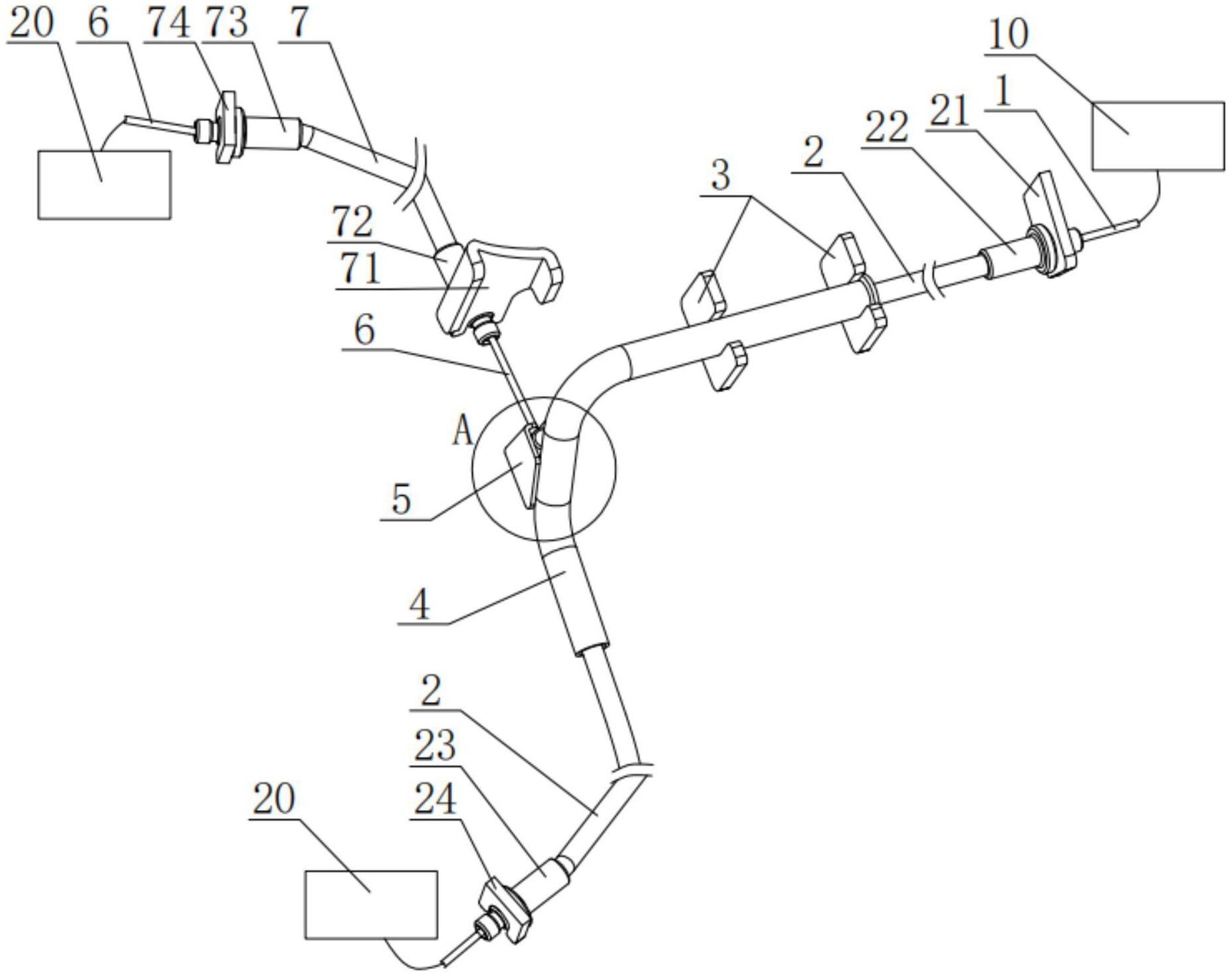

本實用新型涉及一種拉索駐車傳動結構，包括主動拉索，其一端與前方操作機構連接，另一端與一側后輪的剎車機構連接；主動拉索中部套裝引導彎管，引導彎管前部為軸向呈前后的直管部，后部與直管部之間構成夾角，其以直管部所在軸向?yàn)閳A心擺動，引導彎管中部與另一側后輪剎車機構之間共同安裝被動拉索；操作機構作用于主動拉索前端，由主動拉索后端直接拉動相連接一側后輪的剎車機構，主動拉索的拉緊同時向引導彎管后端施加向上轉動的力，進而由引導彎管中部經被動拉索拉動另一側后輪的剎車機構，從而兩側后輪同步達到駐車狀態；整體結構簡單，便于在車架上進行可靠的布設，并且通過自平衡的方式實現了左右輪的同步駐車，使用和安裝時的靈活性高。
